Dasar Konstruksi Kuda-Kuda

KUDA-KUDA DAN ATAP

Kuda-Kuda

Pendahuluan

Dasar Konstruksi Kuda-Kuda

Ide dasar untuk mendapatkan bentuk konstruksi kuda-kuda seperti urutan gambar dibawah ini :

a. Akibat adanya beban maka titik pertemuan kedua kaki kuda-kuda bagian atas (P) mengalami perubahan letak yaitu turun ke P’, sehingga kaki kuda-kuda menekan kedua tembok kearah samping. Bila tembok tidak kokoh maka tembok akan roboh.

b. Untuk mencegah agar kaki kuda-kuda tidak bergerak ke samping perlu dipasang balok horisontal untuk menahan kedua ujung bawah balok kaki kuda-kuda tersebut. Batang horisontal tersebut dinamakan balok tarik (AB).

c. Karena bentangan menahan beban yang bekerja dan beban berat sendiri kuda-kuda, maka batang tarik AB akan melentur. Titik P bergerak turun ke titik P’, dengan adanya pelenturan, tembok seolaholah ke dalam.

d. Untuk mengatasi adanya penurunan pada batang tarik diujung atas kaki kuda-kuda dipasangi tiang dan ujung bawah tiang menggantung tengah-tengah batang tarik AB yang disebut tiang gantung.

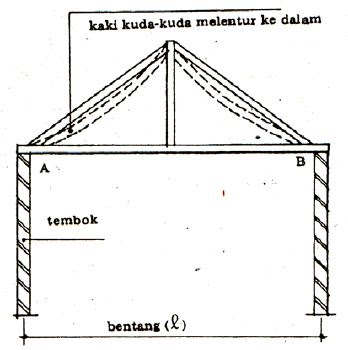

e. Semakin besar beban yang bekerja dan bentangan yang panjang, sehingga kaki kuda-kuda yang miring mengalami pelenturan. Dengan adanya pelenturan pada kaki kuda-kuda maka bidang atap akan keliatan cekung kedalam, ini tidak boleh terjadi.

f. Untuk mencegah pelenturan pada kaki kuda-kuda perlu dipasangi batang sokong/skoor dimana ujung bawah skoor memancang pada bagian bawah tiang gantung ujung atas skoor menopang bagian tengah kuda-kuda. Dengan demikian pelenturan dapat dicegah.

g. Pada bangunan-bangunan yang berukuran besar, kemungkinan konstruksi kuda-kuda melentur pada bidangnya karena kurang begitu kaku. Untuk itu perlu diperkuat dengan dua batang kayu horisontal yang diletakkan kira-kira ditengah-tengah tinggi tiang gantung.

3. Batang-batang Konstruksi Kuda-Kuda



Selengkapnya : Teknik konstruksi Bangunan Gedung
